變壓器
變壓器
三相變壓器
高壓勵磁變壓器
高壓勵磁變壓器
產品介紹

產品介紹:
           三相隔離變壓器應用于電源隔離場合,起到保護、防雷、濾波等作用。三相隔離變壓目的是提供負載和電源側之間的電隔離,在IT配電系統中防止電沖擊對連接設備造成絕緣損壞,還能提供中性點連接形成隔離或接地。



產品特點:
- 采用整體真空壓力浸漆處理,絕緣性能高
- 采用高導磁硅鋼,損耗小,噪音低;
- 過載能力強,機械強度高;
- 三相單相組合為三相應用,可根據安裝空間自由組合
- 維護成本低



技術規范:
額定容量:20kVA~2500kVA
額定頻率:50/60Hz
輸出電流:100~10000A
漏抗:2%~4%
絕緣等級:F/H
冷卻方式:強迫風冷/自然冷卻
運行方式:連續工作制



相關產品參數范圍:


容量

50VA~2500kVA

工作效率

≥95%

額定電壓

≤10kV

溫升

≤125K(H級)/<100K(F級)

額定頻率

50/60Hz

阻抗

2%~10%/ 根據客戶需求

繞組材質

銅/鋁

聯結組別

Dyn11/ 根據客戶需求

噪聲

≤75dB

絕緣電阻

>100MΩ

絕緣等級

F/H/A/B

冷卻方式

強迫風冷/自然冷卻

抗電強度

根據客戶需求

運行方式

連續工作制

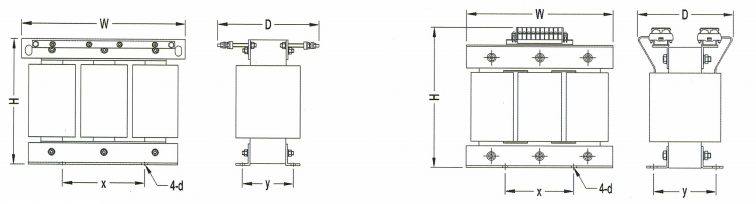

外形及安裝尺寸


SG系列三相干式變壓器參考尺寸(mm)


產品型號

絕緣等級

容量

(VA)

外形尺寸(Max)

安裝尺寸(±2)

重量

W

D

H

x

y

d

SG-50

B

50

110

100

125

90

55

Φ6*12

1.8kg

SG-100

B

100

125

100

130

110

52

Φ5*9

2.9kg

SG-200

B

200

150

116

155

130

70

Φ5*9

5.8 kg

SG-300

B

300

150

116

155

130

75

Φ5*9

6.3 kg

SG-500

B

500

190

116

172

130

85

Φ6*9

9.0 kg

SG-750

B

750

190

130

172

130

105

Φ6*9

13.0 kg

SG-1K

F

1K

240

145

230

100

101

Φ6*9

16.0 kg

SG-2K

F

2K

240

170

230

100

126

Φ6*9

24.0 kg

SG-3K

F

3K

265

220

260

125

135

Φ6*9

35.0 kg

SG-4K

F

4K

300

210

295

160

132

Φ6*9

38.0 kg

SG-5K

F

5K

330

220

310

160

143

Φ10*15

46.0 kg

SG-6K

F

6K

330

230

310

160

153

Φ10*15

58.0 kg

SG-7K

F

7K

360

240

360

200

156

Φ10*15

64.0 kg

SG-8K

F

8K

360

245

360

200

161

Φ10*15

80.0 kg

SG-9K

F

9K

360

250

360

200

166

Φ10*15

85.0 kg

SG-10K

F

10K

360

260

360

200

171

Φ10*15

104 kg

SG-15K

F

15K

360

290

370

200

201

Φ10*15

148 kg

SG-20K

F

20K

420

300

410

200

208

Φ12*18

186 kg

SG-25K

F

25K

620

390

480

400

175

Φ14*30

207 kg

SG-30K

F

30K

635

400

500

400

180

Φ14*30

231 kg

SG-35K

F

35K

480

350

440

300

180

Φ13*20

215 kg

SG-40K

F

40K

500

370

420

300

190

Φ13*20

250 kg

SG-45K

F

45K

520

370

470

300

190

Φ13*20

280 kg

SG-50K

F

50K

530

380

520

300

200

Φ13*20

320 kg

SG-60K

F

60K

590

390

610

400

215

Φ13*20

420 kg

SG-70K

F

70K

640

400

570

400

220

Φ13*20

425 kg

SG-100K

F

100K

690

420

650

500

230

Φ13*20

580 kg

SG-150K

F

150K

720

400

720

500

265

Φ13*20

680 kg

SG-200K

F

200K

760

400

720

500

280

Φ13*20

760 kg

SG-300K

F

300K

820

600

880

500

350

Φ13*20

1100 kg

SG-400K

F

400K

880

600

960

500

500

Φ13*20

1350 kg

SG-500K

F

500K

970

600

990

500

500

Φ13*20

1550 kg
