電力變壓器按結構如何分類?
Time: 2024-01-16 Hits:

電力變壓器按結構分類

電力變壓器按結構主要分為心式變壓器和殼式變壓器兩種。

1.心式變壓器

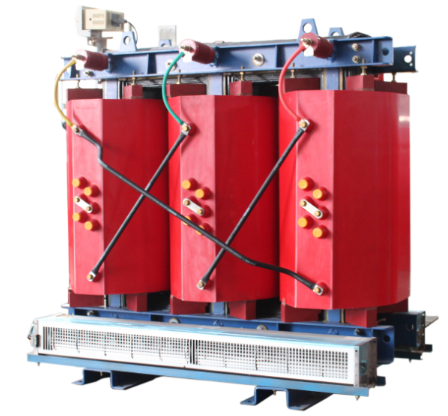

從結構上看,心式電力變壓器的繞組是圓筒形的,鐵芯的鐵芯柱有近似圓柱形的截面,變壓器的高壓繞組和低壓繞組是同心排列的,器身(鐵心連同繞組)是垂直布置的, 繞組可以是圓簡式、螺旋式、連續式、層式、糾結式、內屏蔽式等不同結構形式,決定于繞組的電壓和電流。但鐵芯的鐵芯柱都是多級近似圓柱形截面,鐵軛在不同的設計中可以有不同的形狀。1700558529759508.png

2.殼式變壓器

從結構上看,殼式變壓器的繞組是扁平矩形的,高壓和低壓繞組的線餅是垂直布置、交錯排列的,鐵心水平布置。

我國和國外絕大多數變壓器廠均生產心式變壓器,只有很少的變壓器廠生產殼式變壓器。通常對于殼式變壓器的生產廠,其所生產的殼式電力變壓器的容量大于120MVA,在產品容量小于 120MVA時,殼式變壓器的生產廠也使用心式變壓器的技術。這是因?yàn)槿萘看笥?20MVA時,殼式變壓器在技術和經濟上較心式變壓器優越;而在容量小于120MVA時,心式變壓器在技術和經濟上較殼式變壓器更為優越。

在結構上殼式變壓器和心式變壓器主要有以下的不同點:

1)殼式變壓器的繞組被鐵心包圍,而心式變壓器的繞組包圍鐵心。

2)殼式變壓器的鐵心是水平放置的,鐵心柱的截而形狀是矩形的,鐵心片的寬度只有一種,便于鐵心片的剪切。而心式變壓器的鐵心是垂直放置的,鐵心柱的截面形狀是近似圓形的,因此,鐵心柱的鐵心片不得下分成很多級,硅鋼片的剪切工作量大。

3)殼式變壓器的繞組均是矩形的, 單餅或雙餅繞制, 然后將高壓和低壓線餅組裝成相繞組, 一個相繞組中不同電壓的繞組是交錯排列的。一相的繞組可以交錯排列數個安匝組, 這樣每相繞組的短路阻抗可以在比較大的范圍內調整。

心式變壓器的繞組均是圓筒形的, 心式變壓器的繞組在立式繞線機上繞制時, 線餅是水平的; 在臥式繞線機上繞制時, 線餅是垂直的。一般是一次繞制一個線圈,一相的高壓和低壓繞組是同心布置的。一般情況下,每一相繞組最多可以分成兩個高低壓安匝組。

4) 殼式變壓器繞組的線餅是垂直布置的, 餅間油道是垂直的, 有利于繞組的換熱和油的換熱,。心式變壓器的線餅是水平的, 餅間油道也是水平的, 不利于油的流動,線餅和油之間的換熱相對殼式變壓器繞組的換熱差一些。為此,大容量心式變壓器的繞組經常采用導向冷卻結構, 以加強繞組的換熱。

5) 殼式變壓器繞組的線餅數較少,每餅匝數較多, 線餅的面積較大, 因此, 餅間電容大,而對地電容小, 即殼式變壓器的繞組有大的串聯電容, 所以沖擊分布比較均勻,其沖擊系數α較小, 約在1.5~5 范圍內。

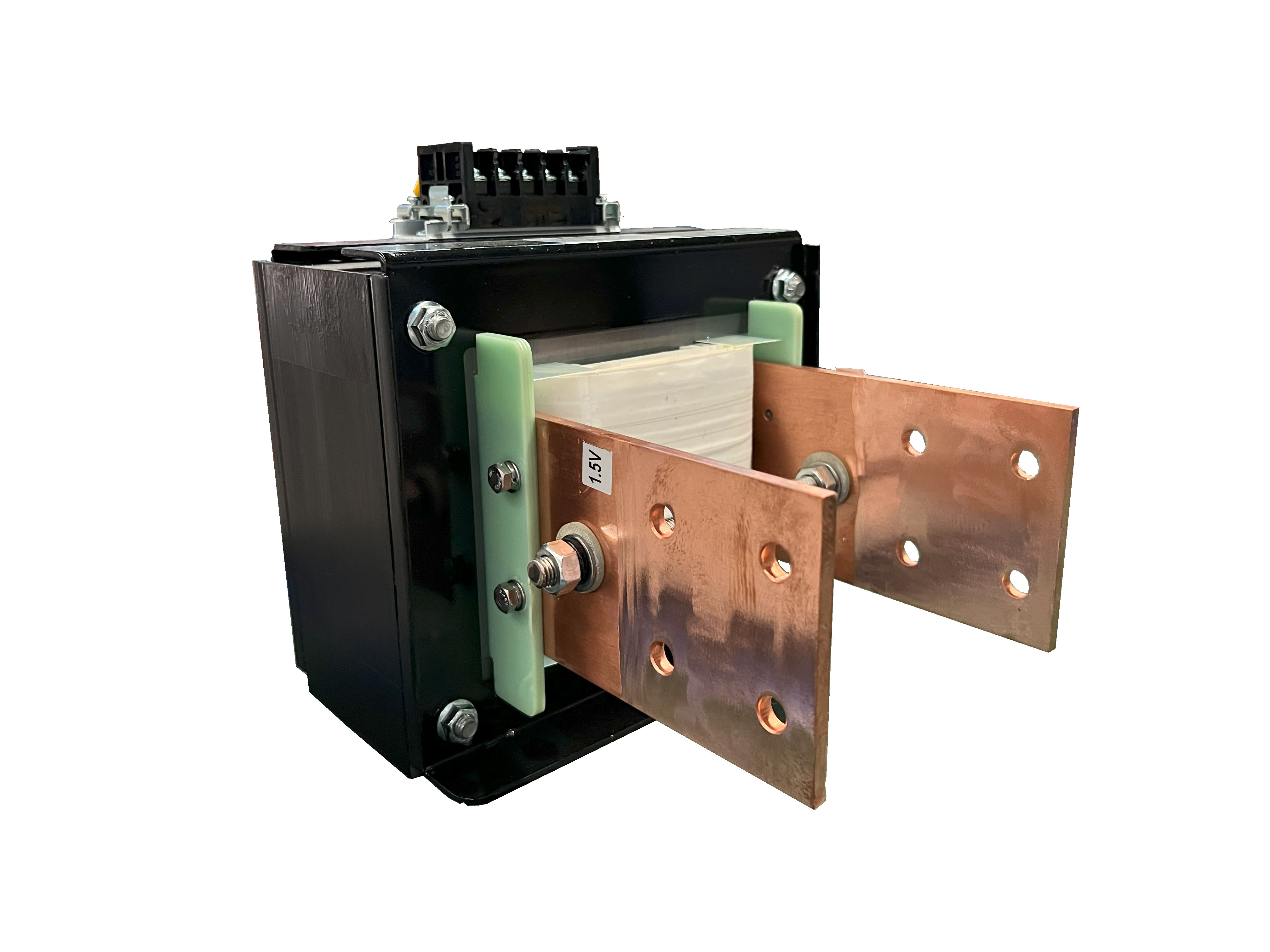

6) 殼式變壓器的油箱和器身的間隙很小, 是適形油箱;而心式變壓器的油箱和器身要有一定的絕緣距離, 殼式變壓器的鐵心被油箱撐住, 油量可以減少, 可以放倒運輸。20231121093620641.jpg

7) 殼式變壓器繞組在軸向(水平方向) 由鐵心和油箱撐住, 其輻向每個線餅的導線均由膠粘結在一起, 承受短路電動力的能力高。此外,殼式變壓器在高壓繞組不同分接位置時, 其電動力變化小。

8) 殼式變壓器的所有引線均從繞組上部引出,有利于引線布置。  但殼式變壓器的線圈是單餅或雙餅生產, 占用生產面積大、生產周期長、手工操作多。此外,繞組中使用多種異形絕緣成型件, 需要多種絕緣件加工設備和絕緣件壓成形機。

殼式變壓器總裝生產時,需要向繞組內插整臺鐵心的鐵心片,手工操作多,疊鐵時間長。因此,相繞組露在空氣中的時間長,相繞組需要經過浸油或淋油處理, 以減少絕緣件的吸潮變形。心式變壓器的總裝相對來說,所需的工作時間短,絕緣件受潮比較小。

殼式變壓器的繞組均被絕緣件包圍,一旦在繞組內部有質量問題, 查找故障和返修時,需要拆開整臺變壓器, 工作量非常大。而心式變壓器只要拆開圍屏(如有圍屏的變壓器),就可以觀察到變壓器的最外層繞組和出頭, 查找故障和返修比較簡單。
